퍼셉트론

https://mcgovern.mit.edu/2019/02/28/ask-the-brain-how-do-neurons-communicate/





1. 퍼셉트론의 정의

• 인공 뉴론, 단순 퍼셉트론, 인공 신경망의 한 종류
• 1943년 미국 신경외과 의사인 워렌 맥컬록에 의해서 발단이 되었고
  1957년 프랑크 로젠 블라트가 퍼셉트론 알고리즘을 고안했다.
• 인간의 뇌의 동작을 전기 신호 on/off로 흉내닐수 있다는 이론을 증명했다.
• 인간의 신경세포 하나를 흉내냈다.
• 다수의 신호를 입력받아 하나의 신호를 출력한다.
• 가장 간단한 형태의 피드포워드 네트워크





2. 퍼셉트론의 구조와 식

2-1 퍼셉트론의 구조

https://wikidocs.net/24958

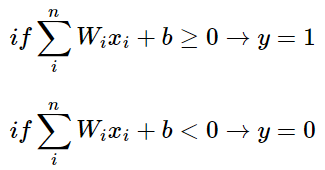

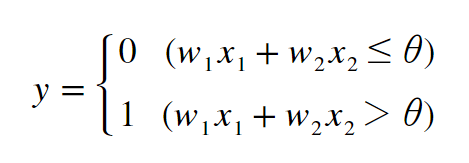

2-2 퍼셉트론의 식



http://blog.naver.com/PostView.nhn?blogId=infoefficien&logNo=221069835408

https://wikidocs.net/24958



2-3 퍼셉트론 구조와 식 설명

x1, x2	입력 신호
w1, w2	가중치, weight	- 각 신호가 결과에 주는 영향력을 조절하는 요소 - 가중치가 클수록 해당 신호가 그만큼 더 중요하다는 뜻
θ	임계값, -b
b	편향, bias, -θ	- '편향'은 한쪽이 치우쳐 균형이 깨진다는 뜻 - 뉴런이 얼마나 쉽게 활성화(1을 출력) 하느냐를 조정하는 매개변수
y	출력 신호	- 출력 신호가 1이 되는걸 '뉴런이 활성화한다'라고 표현



• 입력 신호(x1, x2)가 뉴런에 보내질 때 각가 고유한 가중치(w1, w2)가 곱해진다. (여기에 편향(b)가 더해지기도 한다.)
• 뉴런에서 보내온 신호가 임계값(θ) 출력 신호(y)가 1을 출력한다.





3. 단층 퍼셉트론

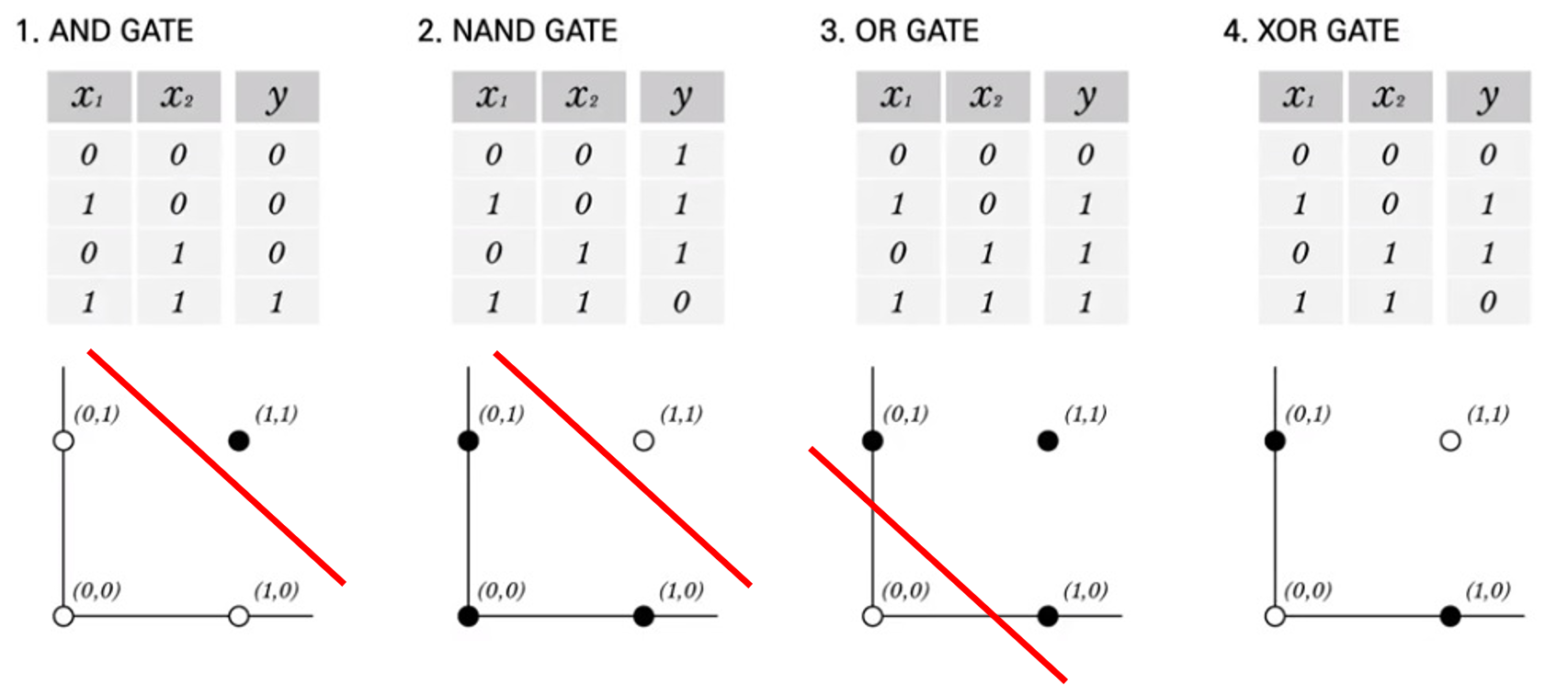

3-1 논리 회로 구현하기



	(w1, w2, θ)	성공 여부
AND	(0.5, 0.5, 0.7) / (1, 1, 1) / ...	성공
NAND	(-0.5, -0.5, -0.7) / ...	성공
OR	(0.5, 0.5, 0.3) / ...	성공
XOR	???	실패



• 같은 구조의 퍼셉트론으로 AND, NAND, OR 논리 회로를 표현할 수 있다.
• 매개변수(가중치, 임계값)만 바꾸면 된다.
• 선형(직선)으로 표현할 수 있다.
• 퍼셉트론의 매개변수 값을 컴퓨터가 자동으로 정하게 만드는 작업을 기계학습에서 '학습'이라고 한다.





3-2 AND 게이트

X1	X2	Y
0	0	0
0	1	0
1	0	0
1	1	1

Y = 0        W1*X1 + W2*X2 <= θ

Y = 1        W1*X1 + W2*X2 > θ



# 파이썬 코드로 구현 def AND(x1,x2):     w1,w2,theta = 0.5,0.5,0.7     tmp = w1*x1 + w2*x2     if tmp <= theta:         return 0     else:         return 1 AND(0,0) AND(0,1) AND(1,0) AND(1,1)
# R 코드로 구현 def AND(x1,x2):     w1,w2,theta = 0.5,0.5,0.7     x = np.array([x1,x2])     w = np.array([w1,w2])     tmp = np.sum(w*x)     if tmp <= theta:         return 0     else:         return 1 input = np.array([[0,0],[0,1],[1,0],[1,1]]) for i in input :     print(str(i)+" => "+str(AND(i[0],i[1])))





3-3 OR 게이트

X1	X2	Y
0	0	0
0	1	1
1	0	1
1	1	1

# 파이썬 코드로 구현 def OR(x1,x2):     w1,w2,theta = 0.5,0.5,0.4     x = np.array([x1,x2])     w = np.array([w1,w2])     tmp = w1*x1 + w2*x2     if tmp <= theta:         return 0     else:         return 1 input = np.array([[0,0],[0,1],[1,0],[1,1]]) for i in input :     print(str(i)+" => "+str(OR(i[0],i[1])))





3-4 NAND 게이트 (Not AND)

X1	X2	Y
0	0	1
0	1	1
1	0	1
1	1	0

# 파이썬으로 코드구현 def NAND(x1,x2):     w1,w2,theta = -0.5,-0.5,-0.7     x = np.array([x1,x2])     w = np.array([w1,w2])     tmp = w1*x1 + w2*x2     if tmp <= theta:         return 0     else:         return 1 input = np.array([[0,0],[0,1],[1,0],[1,1]]) for i in input :     print(str(i)+" => "+str(NAND(i[0],i[1])))







4. 다층 퍼셉트론

https://kolikim.tistory.com/13

https://velog.io/@dscwinterstudy/%EB%B0%91%EB%B0%94%EB%8B%A5%EB%B6%80%ED%84%B0-%EC%8B%9C%EC%9E%91%ED%95%98%EB%8A%94-%EB%94%A5%EB%9F%AC%EB%8B%9D-2%EC%9E%A5-wgk5jxneq5



XOR 게이트 (eXclusive OR)

X1	X2	Y
0	0	0
0	1	1
1	0	1
1	1	0

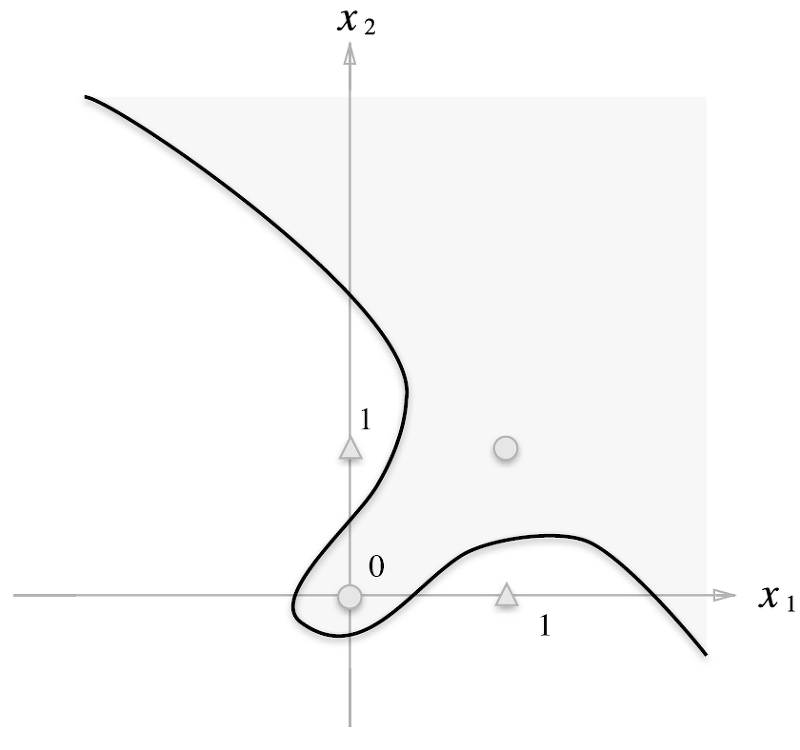

퍼셉트론의 한계

• 직선 하나로 XOR의 출력을 구분할 수 없다.
• 퍼셉트론(단층 퍼셉트론)은 직선 하나로 나눈 영역만 표현할 수 있다는 한계가 있다.
• 민스키 교수님이 기존 퍼셉트론의 문제점을 지적했는데 XOR 분류를 못한다는 문제점을 지적하고 인공지능의 겨울기가 시작되었다.

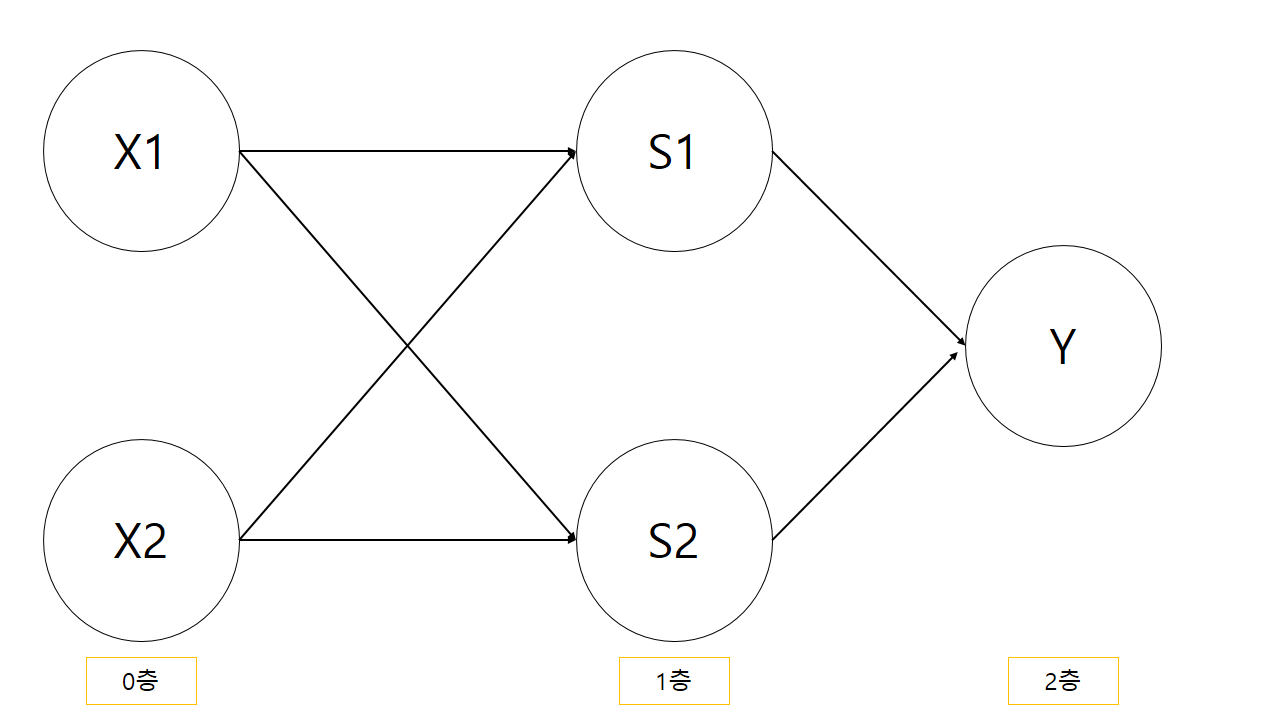

다층퍼셉트론(Multi layer perceptron)

XOR(eXclusive OR)

X1	X2	OR	NAND	AND	XOR
0	0	0	1	0	0
0	1	1	1	1	1
1	0	1	1	1	1
1	1	1	0	0	0



1. X1, X2를 통해 OR층을 만든다.
2. X1, X2를 통해 NAND층을 만든다.
3. OR층과 NAND층을 AND 계산 작업을 하면 XOR를 만들 수 있다.



# 파이썬으로 구현하기 input = np.array([[0,0],[0,1],[1,0],[1,1]]) def XOR(x1,x2):             # 입력층(0층)     s1 = OR(x1,x2)             # 1층     s2 = NAND(x1,x2)        # 1층     s3 = AND(s1,s2)           # 2층     return s3 for i in input :     print(str(i)+" => "+str(XOR(i[0],i[1])))
